贴片机是什么

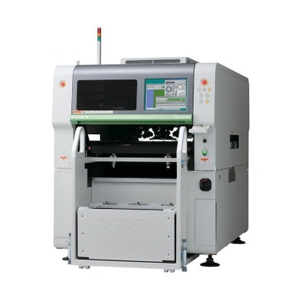

贴片机实际上是一种精细的工业机器人,它充分发挥现代精细机械、机电一体、光电 结合,以及计算机操控技术的高技术效果,完成高速度、高精度、智能化的电子拼装制作 设备。依据拼装技术要求和制作厂商设计理念,人们推出不同功用、不同用途,不同档次 的的贴片机。

贴片机是现在业内对贴装设备的通称,前期人们依照贴装的基本功用把贴装设备称为 拾取放置设备( Pick-and- Place Equipment)或放置设备( Placement Equipment),也有人称 为元件安装机( Chip Mounter或 Component Mounter以及 Chip Placement和 Component )流行于20世纪80-90年代前后的专门用于贴装片式元件(Chip)的转塔式高 速贴片机,贴装速度到达3600片/h(通常用cph表明),又被称为射片机(Chip Shooter)。

贴片机是整个SMT出产设备中价值比重较大、技术含量较高、对整个拼装出产能力和 功率影响较大的电子制作设备。SMT拼装出产线的挑选和装备,关键是在贴片机。

但不管哪一种贴片机都由以下5个主要部分组成

(1) 识别与监控体系 ·识别体系:在作业过程中,对识别对象(PCB、供料器和元件)的贴装功能和方位进 行确认。 监控传感器:贴片机中装有多种型式的传感器,如压力传感器、负压传感器和方位 传感器等,它们像贴片机的眼睛相同,时间监视机器的正常工作。传感器使用的越 多,则表明贴片机的智能化水平越高

(2) 机械系統 机架机壳:它是贴片器的“骨架”和“皮肤”,支撑着一切的传动、定位和传送等机 构,维护机器各种机械电气硬件。 传动机构:它的作用是将PCB送到预定方位,贴片完成后再将它传至下道工序。 ·伺服定位体系:它的功用一是支撑贴片头,确保贴片头精细定位;二是支撑PCB承 载平台并完成PCB在XY方向移动。该体系决定机器的贴片精度。

(3) 供料器体系 将SMC/SMD依照必定规律和次序提供给贴片头以供精确地拾取,因此在贴片机占有 较多的数量和方位。

(4)  计算机软硬件体系 它是贴片机的操控与操作体系,指挥着贴片卓有成效地运转。

(5) 贴片头体系 贴片头是贴片机关键部件,它拾取元件后能在校对体系的操控下自动校对方位,并将 元器件精确地贴放到指定的方位。
